对夹式提升混合机

对夹式提升混合机

用　途
该机能自动完成提升、夹持、混合、下降等全部动作。配一台自动提升料斗混合机及多个不同规格的混合料斗，就能满足大批量、多品种的混合要求，是药厂总混的理想设备。同时在制药、化工、食品等行业广泛使用。

原　理
该机由机座、回转体、驱动系统、提升下降系统、制动系统及控制系统组成。工作时、将混合料斗推到回转体内，进入自动操作程序输入已经设置好的参数组程序代号，按触摸屏上“确认”键，就能自动将混合料斗提升到位，并自动夹紧。PLC控制系统得到夹紧信号后，驱动系统工作，按设定的时间、转速进行混合；达到设定的参数后，回转体就能自动垂直停止，同时制动系统工作，混合结束；然后进入手动操作程序，“下降”键，回转体内的混合料

斗下降到位，自动停止，并打印工艺数据。将混合料斗推出转到下一工序。

特　点
1、该机由机架、周转料斗、提升系统、回转系统、电气控制系统等组成。
2、将方锥形料斗放入提升机构中，设备自动完成提升、夹持；料斗的对称轴线与回转轴线成一夹角，不同组成物料在密闭的料斗中进行三维空间运动，产生强烈翻转和扩散收缩作用达到最佳的混合效果；
3、自动提升混合机，包括升降机构和混合料。升降机构包括伸缩杆和驱动伸缩杆伸缩运动的升降电机，所述升降电机安装在室内顶部；
4、伸缩杆的轴向一端与电机连接，轴向另一端通过万向轴承接头与混合料斗的顶部连接；
5、室内地面设有第一导向管，管内套设有安装套筒，安装套筒内固定有转动电机，转动电机的输出端与转轴的轴向一端连接，转轴的轴向另一端与混合料斗的底部固定连接；
6、转动电机通过转轴带动混合料斗转动运动，且升降电机通过伸缩杆带动混合料斗上下运动，同时，安装套筒沿第一导向管内壁上下滑动运动；
7、该机结合转动运动和上下提升运动多向运动实现对混合料斗内物料的均匀混合；
8、该机结构合理，性能稳定，操作方便，整机无死角，无外露螺钉；
9、回转体（混合料斗）与回转轴线成300切向运动，从而达到最佳的混合效果；
10、采用PLC全自动控制，并设置经外线安全装置及防误操作装置的出料蝶阀，确保生产安全；
11、物料可在同一容器中通过不同的工序段，不需要频繁地转料、加料等程序；
12、该机采用机械传动方式，避免了由液压做传动而引起的漏油及由此导致的环境污染和药品质量问题。
13、该机全部选用304不锈钢制造，表面进行亚光处理。主要部件均选用优质产品
14、有效地控制粉尘与交叉污染，减少物料的损失，控制物料的分层，优化了生产工艺，完全符合药品生产的GMP要求。

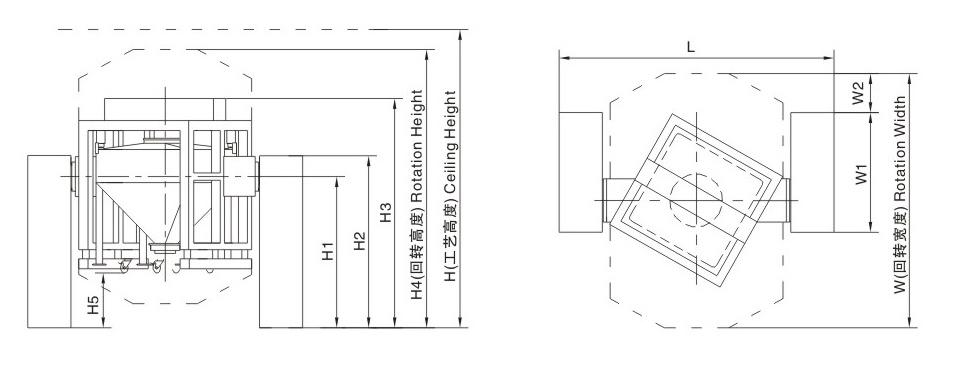

15、附图

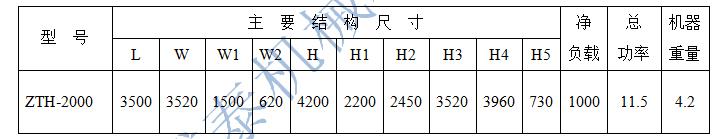

16.主要技术参数
